一、汽液兩相流
1、概 述
汽液兩相流液位自動調節器已被廣泛應用于電力系統中的高、低壓加熱器、軸封加熱器、鍋爐連排及汽包、熱網加熱器等需要液位控制的設備。其性能優越、技術先進、品質優良、水位控制準確且免維護，成本低，是替代傳統液位裝置的首選產品。也可應用于電力、化工、石油、印染、鋼鐵冶金等工礦企業，它是近幾年普遍推廣的一種全新結構的設備。
2、優 點 新型汽液兩相流調節器具有:自力調節、不耗能、準確、傳感得當自如，經濟性強，誤差率極小，無須檢修，壽命長等優點。
3、工作原理 汽液兩相流水位調節器根據液位高低采集汽相信號或液相信號直接進入閥腔，與疏水混合后流經特定設計的喉部。當液位上升時，汽相信號減少，因而疏水流量增加;當液位下降時，汽相信號增加，減少喉部有效通流面積，疏水流量降低，達到有效阻礙疏水的目的。基于"汽液兩相流"原理，摒棄了傳統的浮球式，氣、電動式液位控制設備的缺點，不耗能自動調節容器出口液體的流量
二、水位控制裝置結構和工作原理：
1、裝置結構

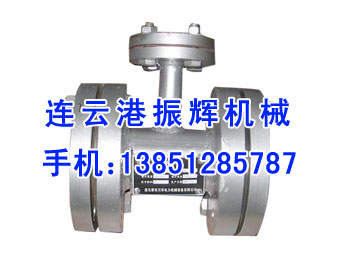

本裝置由傳感信號管和調節器兩部分組成，調節器由殼體、聯接法蘭及一條漸縮漸擴形的閥芯組成，中部為調節汽進口。其作用是控制疏水量的大小。
2、工作原理
當加熱器內水位上升時，相應地信號管內水位也上升，導致發送汽體的通流面積減小，調節管路內汽相流量減小，液相流量增大，導致調節閥喉部汽相通流面積減小，疏水有效通流面積增大，從而疏水排出量不斷增大，最后在新的疏水位高度上建立平衡，反之亦然。
三、主要優點：
產品無任何運動部件，無機械及電氣傳動裝置，無泄漏，可靠性好，不受外界干擾，抗干擾能力強，安全性能高；可實現自動連續調節，自調節能力強，液位相對穩定；無需外力驅動，屬自力式智能調節。
四、訂貨須知：
1、用戶提供配用汽液兩相流裝置為何設備，及有關壓力、溫度、出口管徑、疏水量等參數。
2、提供各連接系統法蘭，接管具體尺寸。
3、方位空間及原系統流程圖。
五、改造后運行實例：
1、加熱器水位穩定
運行實踐表明，汽液兩相流水位自動控制裝置投運后自調節能力強，當機組負荷在100％～60％范圍內變化時，加熱器水位波動值為50～100mm，并能全自動工作，保證水位上不報警，下有水位。而且，調試操作簡單方便，一次調整到位后再不需進一步調整，可做到不用操作隨機啟停，減輕了運行人員的維護管理工作量。
2、可靠性明顯提高
由于汽液兩相流水位自動控制裝置同原水位調節器相比，無機械運行部件和電氣、氣動控制元件，因此水位器的故障率大幅度降低，減輕了現場檢修人員的維護工作量，使用壽命長。由于新型水位器是全密封裝置，因此無泄漏且安全可靠。原有水位調節器的熱工控制系統和裝置全部取消，免除了熱工人員的維護管理。
3、提高經濟效益
某電廠200MW機組6＃機改造前給水溫度（2002年下半年平均值）為234.4℃，改造后給水溫度（2003年下半年平均值）為239.6℃，給水溫度上升5.2℃。根據200MW機組熱力計算結果；給水溫度每升高10℃，影響煤耗2.0g／kw·h。若扣除負荷因素，下半年發電量4.5億kw·h，則下半年節約標準煤450t，全年按9.0億kw·h發電量計算，則全年節約標準煤900t。改造后經濟效益十分明顯。
1．疏水器技術簡介：
最新型DC-SWQ-4型升級版疏水器（前幾代產品已經淘汰）是在前幾代產品的基礎上，為解決以往應用過程中所存在的問題而研制的。較前幾代產品在技術性能上有了質的突破。克服了以往穩定性相對較差以及調節控制范圍較小的弊端（2、3型產品一般只能在100%～70%負荷范圍工作），尤其是低負荷調節控制能力較差的缺點。所以它較前幾代產品的最大特點是：調節幅度更大，適應變工況能力更強，水位保持更穩定。在勿需安裝出入口閥的情況下它的傳感器和調節系統的結構可以保證運行負荷大幅度波動（對于200MW以下機組可達100％～30％～10％，對于300MW及600MW機組至少達到100%～30%）時，液位波動不超過±30mm。可以說最新型DC-SWQ-4型升級版產品，已將汽液兩相流自調節液位控制器技術推向了新的高度，更加體現了它的先進性和科學性。而這是傳統的機械浮球式、電動式、氣動式所無法比擬的，是理想的更新換代產品。這也是該產品之所以越來越受到廣大用戶青睞的根本所在。
2. 產品主要特點:
高科技、高品質，工作原理先進，概念新穎，無機械運動部件，無蝕點，無電氣、氣動元件，無泄漏，運行安全可靠，使用壽命長，無任何外力驅動，屬自力式智能調節。
3. 技術特性
使用范圍廣，適應性強；
液位自調節穩定: 由于該裝置可實現機組各種工況下液位自動連續調節, 故液位處于相對穩定狀態；
安全可靠性高: 無任何機械活動部件及電動傳動控制系統,即勿需外力驅動，屬自力式智能調節，其設計原理先進,可靠性、安全性尤為突出；
壽命長: 內芯采用優質不銹鋼材料, 高溫下耐腐蝕, 使用壽命至少在10年以上；
無故障、免維護: 使用壽命及可靠性能滿足設備長周期運行；
易安裝: 改造舊設備簡單易行，系統布置簡潔、美觀。
